الٹراسونک ٹینک گیج

1. JYUS-488XL مائع لیول گیج کی خصوصیات اور فوائد:

⑴IP68 سپر واٹر پروف، مختلف سخت ماحول میں پیمائش کے لیے موزوں۔ ہمارے الٹراسونک مائع لیول میٹر میں ایک منفرد 45-ڈگری ڈائیگنل واٹر پروف جوائنٹ ڈیزائن ہے، جس سے پوری مشین IP68 واٹر پروف لیول تک پہنچ جاتی ہے۔ جب تک اسے سخت کر کے ایک سال تک پانی میں بھگو کر رکھا جائے، کوئی بھی مشین اب بھی اچھی طرح سے کام کرنے والی ترتیب میں رہے گی۔ چاہے تیز بارش ہو یا کیچڑ والے مناظر، یہ موثر اور مستحکم طریقے سے کام کر سکتا ہے۔

⑵بہترین کارکردگی، اعلی پیمائش کی درستگی اور طویل خدمت زندگی۔ JYUS-488XL کارکردگی کے لحاظ سے بین الاقوامی سطح پر پہنچ گیا ہے۔ سگنل منحنی خطوط کو دیکھنے کے لیے ایک ہی وقت میں PLC سے منسلک ہو کر، آپ ہمواری اور گڑبڑ کنٹرول کے لحاظ سے ہماری مصنوعات کے فوائد کو واضح طور پر دیکھ سکتے ہیں۔ ہم ہر پروڈکٹ کو عالمی معیار کے معیار کے ساتھ تیار کرتے ہیں۔

⑶ سرکٹ ڈیزائن کے لحاظ سے، اس کے جامع افعال ہیں۔ ہمارا 2-وائر الٹراسونک ٹینک گیج ایک 4-20mA لوپ سے چلتا ہے، جبکہ 4-وائر ڈیفالٹ 4-20mA+Modbus RS485+2 ریلے سگنلز پر ہوتا ہے۔ سب سے اہم بات یہ ہے کہ اگر DC24V پاور سپلائی غلطی سے منسلک ہو جائے تو 4-20mA آؤٹ پٹ ٹرمینل نہیں جلے گا۔ اس قسم کا ملٹی فنکشنل ڈیزائن مارکیٹ میں نایاب ہے اور یہ ہماری مصنوعات کی خاص بات بھی ہے۔

⑷ کام کرنے میں آسان اور ایک نظر میں صاف۔ بڑی اسکرین والا LCD مینو آپ کو ایک نظر میں کام کرنے کی اجازت دیتا ہے، اور تمام افعال واضح طور پر نظر آتے ہیں۔ یہاں تک کہ ایک نوآموز بھی آسانی سے 5 منٹ میں شروع کر سکتا ہے۔

⑸پیٹنٹ تحفظ اور کوالٹی اشورینس۔ ہماری مصنوعات نے ایجاد کے پیٹنٹ، ظاہری شکل کے پیٹنٹ، اور یوٹیلیٹی ماڈل پیٹنٹ کے لیے درخواست دی ہے، جو ہماری مصنوعات کی انفرادیت اور جدت کا بہترین ثبوت ہیں۔ ہم ہر پروڈکٹ کے لیے کوالٹی اشورینس فراہم کرنے کے لیے پیٹنٹ پر انحصار کرتے ہیں۔

2. پروڈکٹ سائز چارٹ:

3. اہم تکنیکی اشارے:

4. پروڈکشن ورکشاپ کا ایک گوشہ:

ہمارے پاس ڈالی میں انوینٹری ہے اور ادائیگی موصول ہونے کے بعد تیز ترسیل کی ضمانت دے سکتے ہیں۔

5. درخواست کی گنجائش:

الٹراسونک ٹینک گیج مائع کی سطح کی پیمائش کے لیے ایک بہت عام طور پر استعمال ہونے والا ماپنے والا آلہ ہے۔ غیر رابطہ مائع لیول گیج کے طور پر، یہ اکثر پیچیدہ کام کے حالات یا خصوصی ضروریات کے ساتھ کچھ حالات میں استعمال ہوتا ہے کیونکہ یہ میڈیم کے ساتھ رابطے میں نہیں آتا ہے۔

JYUS-488XL ایک ڈیجیٹل مائع سطح کا آلہ ہے جسے مائکرو پروسیسر کے ذریعے کنٹرول کیا جاتا ہے۔ یہ تین حصوں پر مشتمل ہے: الٹراسونک ٹرانس ڈوسر، پروسیسنگ یونٹ، اور آؤٹ پٹ یونٹ۔ پیمائش میں، الٹراسونک دالیں سینسر (ٹرانسڈیوسر) کے ذریعے خارج ہوتی ہیں۔ آواز کی لہریں مائع کی سطح سے منعکس ہوتی ہیں اور ایک ہی سینسر یا الٹراسونک ریسیور سے موصول ہوتی ہیں۔ وہ پیزو الیکٹرک کرسٹل یا مقناطیسی آلات کے ذریعے برقی سگنلز میں تبدیل ہوتے ہیں، اور آواز کی لہروں کے ذریعے منتقل اور وصول کیے جاتے ہیں۔ سینسر سے ماپا جانے والے مائع کی سطح تک فاصلے کا حساب لگانے کا وقت۔

چونکہ یہ مائع لیول میٹر غیر رابطہ پیمائش کو اپناتا ہے، اس لیے ماپا میڈیم تقریباً لامحدود ہے اور اسے مختلف مائعات کی اونچائی کی پیمائش کے لیے بڑے پیمانے پر استعمال کیا جا سکتا ہے۔ عام درخواست کی شرائط، جیسے مین ہول، فیکٹری کے پانی کے ٹینک، ٹینک، میونسپل انجینئرنگ، نل کا پانی، سیوریج ٹریٹمنٹ، پانی کی بچت اور پن بجلی، اسٹیل، کوئلے کی کانیں، بجلی، پیٹرو کیمیکل، شہری ندی اور جھیلیں، نقل و حمل اور فوڈ پروسیسنگ کی صنعتیں۔

6. تنصیب کی ضروریات:

⑴ پروب منتقل کرنے والی سطح اور کم از کم مائع کی سطح کے درمیان فاصلہ منتخب کردہ آلے کی حد سے کم ہونا چاہیے۔

⑵ پروب منتقل کرنے والی سطح اور سب سے زیادہ مائع کی سطح کے درمیان فاصلہ منتخب آلے کے اندھے حصے سے زیادہ ہونا چاہیے۔

⑶ پروب کی منتقلی کی سطح کو مائع سطح کے متوازی رکھا جانا چاہیے۔

⑷ تحقیقات کی تنصیب کی پوزیشن کو inlet اور آؤٹ لیٹ پورٹ سے بچنے کی کوشش کرنی چاہیے۔

⑸ اگر پول کی دیوار یا ٹینک کی دیوار ہموار نہیں ہے، تو آلے کی تنصیب کی پوزیشن کو پول کی دیوار یا ٹینک کی دیوار کو 0.5m سے اوپر چھوڑنا چاہیے۔

⑹ اگر پروب کو منتقل کرنے والی سطح کے درمیان فاصلہ سب سے زیادہ مائع کی سطح پر ہے، تو ایکسٹینشن پائپ کو 120ملی میٹر سے زیادہ قطر کے ساتھ نصب کیا جانا چاہیے، لمبائی 0 .45m~0.60m، عمودی تنصیب، اندرونی دیوار ہموار ہے، اور ٹینک پر کھلنا ایکسٹینشن پائپ کے اندرونی قطر سے زیادہ ہونا چاہیے۔ یا پائپ کو ٹینک کے نچلے حصے تک منتقل کریں، پائپ کا قطر 100 ملی میٹر سے زیادہ ہے، اور پائپ کے نچلے حصے میں باقی سوراخ کو ایکسٹینشن پائپ اور ٹینک کے مائع کی سطح کو اتنا ہی اونچا رکھنا چاہیے۔

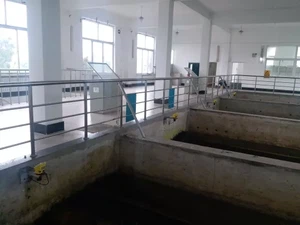

7. منظر کا خاکہ استعمال کریں:

8. عزم:
ہمارے مائع الٹراسونک لیول گیجز کو فیکٹری چھوڑنے سے پہلے ون ٹو ون کیلیبریٹ کیا جاتا ہے تاکہ اس بات کو یقینی بنایا جا سکے کہ 025-1%۔ Henan Junyuan Automation Equipment Co., Ltd کی تمام مصنوعات کی 24-ماہ کی وارنٹی ہے۔ اگر مصنوعات کے معیار کے مسائل ہیں، تو ہم نئے آلات اور آلات کو مفت میں تبدیل کر سکتے ہیں۔

اگر آپ کے مزید سوالات ہیں، تو براہ کرم ہم سے رابطہ کریں، ہمارے پاس آپ کے سوالات کا جواب دینے کے لیے ون آن ون پروفیشنل سیلز نمائندے اور سیلز مینیجرز ہوں گے۔ Henan Junyuan Automation Equipment Co., Ltd. کے تمام ساتھی کسی بھی وقت آپ کی پوچھ گچھ کا خیرمقدم کرتے ہیں! ! !
